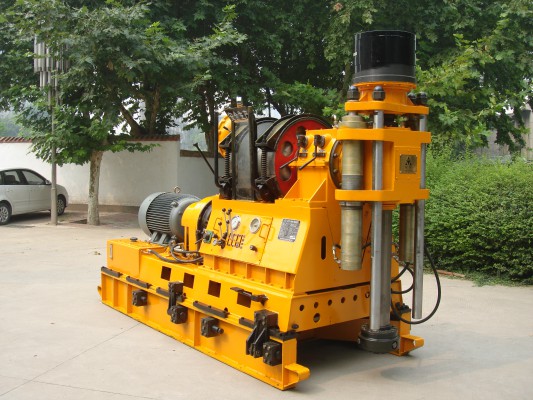

HXY—2000C巖心鉆機是陜西核昌機電有限公司（原核工業西北210廠）根據目前地質勘探市場需要，研制開發的一種具有較強鉆進能力巖心鉆機。最大鉆深可達2500米，最大傳遞扭矩可達10000ＮＭ，該型鉆機是以中深孔、偏深孔巖心鉆探為主，適用于金剛石和硬質合金鉆探外，也可用于工程地質勘察、樁孔施工、淺層石油、天然氣、地下水鉆探，還可用于堤壩注漿和坑道通風排水等工程鉆進。該機結構合理，給進行程大、扭矩大、用途廣泛、性能穩定、可靠性強。
該機主要有以下特點：
1、 轉速檔位多，即2×（6+1），12級正速，2級反速，高速到低速轉速級數多，范圍寬。
2、 鉆機結構緊湊，布局合理，所有部件表露在外，不相互重疊，可拆性較好，便于維護保養和修理。
3、 鉆機的離合器為φ420從動盤總成，變速箱采用陜西法士特6DS100T。傳遞扭矩大，部件通用率高，保養修理十分方便。
4、 配有足夠的儀表，能顯示孔內情況。操縱手柄布置合理，操縱靈活可靠。
5、 卡盤采用楔塊式液壓卡盤，夾持力大，徑向補償能力強，卡瓦分平和圓兩種，分別適用于六方鉆桿和園鉆桿。通過更換配套的傳扭套和卡瓦，以適應不同鉆桿鉆進的需求；主動鉆桿為φ89×79，內通水孔直徑大為φ114。
6、 采用中高壓雙聯齒輪油泵，液壓系統工作性能穩定可靠，系統中裝有手搖油泵，當動力不能工作時仍可用手搖油泵將鉆具提離孔底，以免發生埋鉆事故。
7、動力強大，鉆進能力強，結構上可選配電動機、柴油機，自由度大。電動機75KW，柴油機85KW。
8、采用NGW行星齒輪傳動的卷揚機提升能力大、效率高，低位制動便于操作，并配有水剎車。
9、離合器的分離與接合是通過液壓控制（或采用位于鉆機前端側面“離合器腳踩板”）實現動力離合，離合器腳踩板為備用的。
二、主 要 技 術 參 數
1、鉆進參數：
（1）巖芯鉆進
鉆桿類別 鉆桿規格(mm) 鉆進深度(m)
φ54×6鉆桿 2000
φ67×6鉆桿 1750
內加厚式鉆桿 φ50×5.5鉆桿 2500
φ60×6鉆桿 2000
繩索取芯鉆桿 φ55.5×4.75鉆桿 2400
φ71×5鉆桿 1800
φ89×5鉆桿 1500
(2)水文水井鉆進
鉆桿規格mm 鉆孔直徑 鉆進深度m
60mm(外加厚)鉆桿 200 800
73 mm(外加厚)鉆桿 350 600
89 mm(外加厚)鉆桿 500 300
(3)基礎樁鉆進: 用φ89mm(外加厚)鉆桿鉆孔直徑
松散地層 1500 mm、硬巖地層 600mm、鉆孔深度 150m
（4）鉆孔傾角：360°
（5）立軸轉速：r/min：當動力機轉速為1480 r/min時：
正轉高速（Ⅱ檔）位：1366、1052、731、466、279、157
正轉低速（Ⅰ檔）位：503、387、269、171、103、58
反轉高速（Ⅱ檔）位：171
反轉低速（Ⅰ檔）位：63
（6）立軸給進行程：800㎜
立軸內孔直徑：118㎜
立軸最大給進加壓能力：150KN
立軸最大起重能力：200KN
2、卷揚機
（1）提升力（單繩一速）80KN
（2）提升速度（第三層）8.2、6.3、4.4、2.8、1.67、0.94m/s
（3）鋼絲繩規格：6T（25）—18.5—170—Ⅰ右鉸
鋼絲繩直徑：φ21㎜
3、移動機架裝置油缸行程：550㎜
4、液壓油泵：CBY2032/K1020-B2TR
（1）齒輪油泵排量：32+20ml/r
(2)轉數：1500r/min
（3 ）工作壓力：0—20Mpa
5、動力機
電動機：Y280S—4 1480r/min 75KW
或（柴油機6105ZD1 84KW 1500r/min）
6、鉆機外形尺寸：
長×寬×高（㎜） 3829×1360×2443
7、鉆機重量： 4800kg(不含動力)
